Пантера ХС-3500

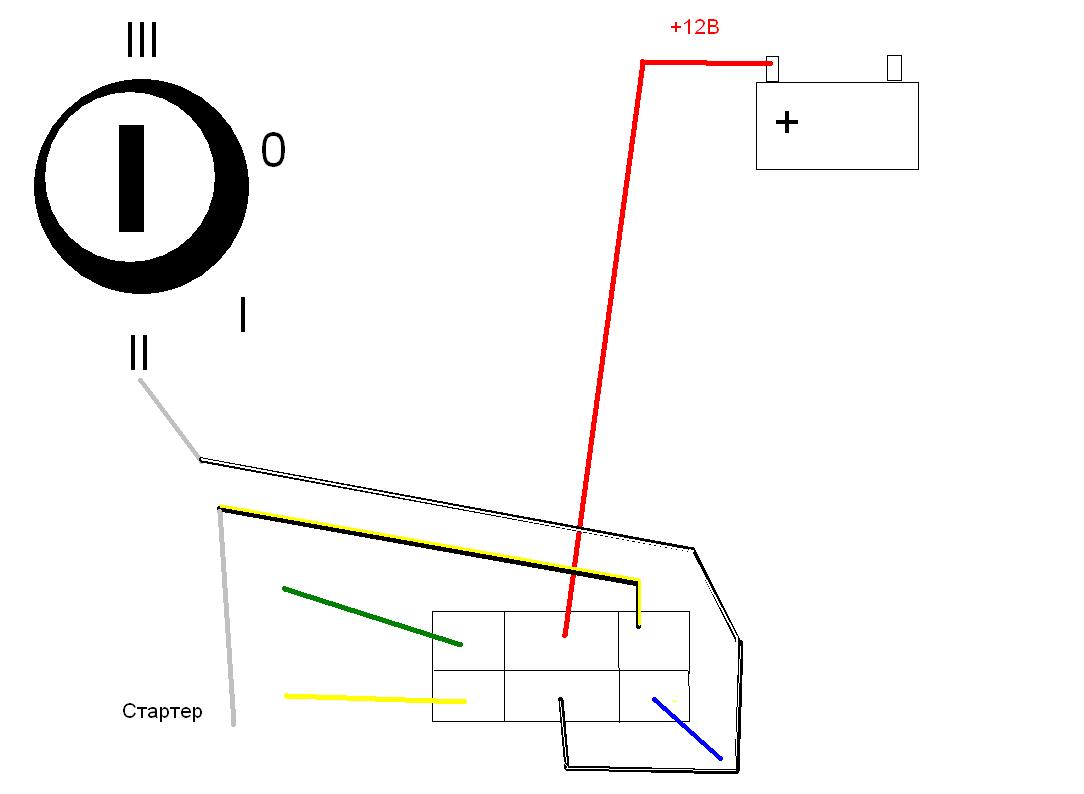

Я внятно прочитал инструкцию но так и недогнал куда подключать...
Жёлтый провод: выход включения 1-й (основной) цепи зажигания (+) / вход +12В от замка зажигания
Подсоедините Желтый провод 6-контактного силового разъема системы к штатному проводу зажигания автомобиля, на котором имеется питание +12 В, когда ключ зажигания находится
в положениях “ВКЛ” (“ON”) и "ЗАПУСК" (CRANK), и напряжение 0В, когда ключ зажигания находится в положениях “ВЫКЛ.” ("OFF") и “ACC” (контакт 15).
Зелёный провод: выход включения 2-й цепи зажигания (+)
Подключите Зеленый провод 6-контактного силового разъема системы к штатному проводу питания 2-й цепи зажигания автомобиля.
Алгоритм работы данного выхода программируется функцией # 25 – в зависимости от состояния данной функции выход Зеленого провода будет либо дублировать работу Желтого
провода (выход включения 1-й цепи зажигания), либо будет дублировать работу Синего про-
вода (выход включения цепи ACC).
Синий провод: выход включения цепи ACC (+)
Подключите Синий провод 6-контактного силового разъема системы к проводу, идущему от замка зажигания, который подает питание на аксессуары (дополнительное оборудование автомобиля, например, на систему климат-контроля). На данном проводе должно быть питание
+12 В, когда ключ зажигания находится в положениях “ВКЛ” (“ON”) и “ACC”, и напряжение 0В, когда ключ зажигания находится в положениях “ВЫКЛ.” ("OFF") и "ЗАПУСК" (CRANK).
При необходимости Синий провод может быть подключен не ко всей цепи питания аксессуаров (дополнительного оборудования), а к штатному проводу питания какого-либо конкрет-
ного устройства (например, только к цепи питания кондиционера или отопителя).
ПО остальным проводам я их подключил согласно описанию.
ЧЕРНЫЙ/БЕЛЫЙ провод: выход управления блокировкой стартера (+)
Черный/Белый провод выполняет функцию блокировки стартера в режиме охраны. Макси-
мальный ток встроенного реле блокировки стартера – 40А.
Перережьте провод, идущий от контакта 50/1 замка зажигания к соленоиду стартера авто-
мобиля (на этом проводе должно появляться напряжение +12В, когда ключ зажигания нахо-
дится в положении “ЗАПУСК”, и напряжение 0В, когда ключ зажигания находится в любом дру-
гом положении).
Подсоедините часть обрезанного провода, идущую от замка зажигания, к Черному/Белому
проводу 6-контактного силового разъема системы.
ЧЕРНЫЙ/ЖЕЛТЫЙ провод: выход управления включением и блокировкой стартера
(+)
Черный/Желтый провод одновременно выполняет функцию включения стартера при дис-
танционном или автоматическом запуске двигателя, и функцию блокировки стартера в режиме
охраны.
Перережьте провод, идущий от контакта 50/1 замка зажигания к соленоиду стартера авто-
мобиля (на этом проводе должно появляться напряжение +12В, когда ключ зажигания нахо-
дится в положении “ЗАПУСК”, и напряжение 0В, когда ключ зажигания находится в любом дру-
гом положении).
Подсоедините часть обрезанного провода, идущую от стартера, к Черному/Желтому прово-
ду 6-контактного силового разъема системы.
Максимальный ток встроенного реле блокировки/включения стартера – 40А.
Все расписано про каждый провод, находишь с помощью контрольной лампы провод на замке где всегда+12 и к нему красный провод. Находишь провод где появляется+12 при включенном зажигании и не пропадает при включении стартера, к нему желтый, если таких провода два, то ко второму зеленый. Провод на котором появляктся+12 при включении зажигания, но пропадает при включении стартера это АСС. Там где +12 при вкл. стартера это провод на стартер. _________________ Любая более-менее сложная задача имеет несколько простых, изящных, лёгких для понимания неправильных решений
